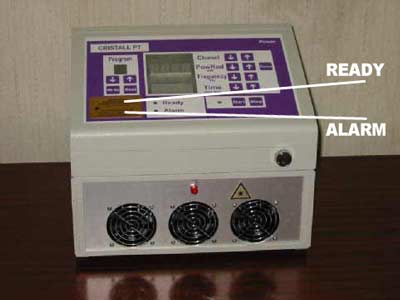

Рис.1. Лазерный аппарат серии Кристалл 2000

Модель	Модель
Кристалл [(635; 0,02) + (532; 0,01)]	Кристалл (810; 3)
Кристалл (635; 0,02)	Кристалл (810; 5)
Кристалл (635; 0,5)	Кристалл (810; 7)
Кристалл (635; 1)	Кристалл (810; 9)
Кристалл (635; 1,5)	Кристалл (810; 10)
Кристалл (635; 2)	Кристалл (810; 15)
Кристалл (635; 2,5)	Кристалл (810; 20)
Кристалл (635; 3)	Кристалл (810; 25)
Кристалл (635; 4)	Кристалл (810; 30)
Кристалл (635; 5)	Кристалл (980; 3)
Кристалл (635; 6)	Кристалл (980; 5)
Кристалл (635; 7)	Кристалл (980; 7)
Кристалл (635; 8)	Кристалл (980; 9)
Кристалл (662; 0,5)	Кристалл (980; 10)
Кристалл (662; 1)	Кристалл (980; 15)
Кристалл (662; 2)	Кристалл (980; 20)
Кристалл (662; 2,5)	Кристалл (980; 25)
Кристалл (662; 3)	Кристалл (980; 30)
Кристалл (662; 4)	Кристалл (1060; 3)
Кристалл (675; 1)	Кристалл (1060; 5)
Кристалл (675; 2)	Кристалл (1060; 7)
Кристалл (675; 2,5)	Кристалл (1060; 9)
Кристалл (675; 3)	Кристалл (1060; 10)
Кристалл (675; 4)	Кристалл (1060; 15)
Кристалл (780; 1)	Кристалл (1060; 20)
Кристалл (780; 1,5)	Кристалл (1060; 25)
Кристалл (780; 2)	Кристалл (1060; 30)

Рис.2. Типичное расположение лазерных диодов в термокамере

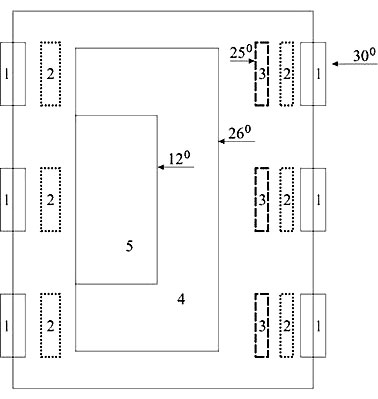

Рис.3. Функциональная схема лазерных аппаратов серии Кристалл 2000: (1) вентиляционные окна, (2) вентиляторы, (3) термоохладитель, (4) контур охладителя, (5) термокамера для лазеров

Рассмотрим характеристики аппарата Кристалл 2000. Тщательные исследования проводились с меньшим числом вентиляторов, без входных и выходных вентиляторов, а также без предварительного охлаждения в базовом блоке и окончательного охлаждения в термостате. Результаты проведенных исследований показали, что в этих случаях невозможно стабилизировать температуру в рабочих лазерах. При включении лазерные диоды нельзя мгновенно охладить до нужной температуры, поэтому они не включаются сразу после подачи электропитания. Включение происходит только тогда, когда термостабилизированный контур с лазерами достигает нужной температуры. Такая система поддерживает температуру работающих лазерных диодов с точностью до ± 0,1 °C. В этом случае потребляемая мощность не превосходит 60 Вт. Сигнал READY сообщает о том, что термостат готов к работе.

Мы также рассматривали и другие термостабилизированные схемы, более простые, чем вышеописанная схема. Однако, все они вызывали значительные колебания температуры, что, в конечном итоге, приводило к неисправности лазеров. Наши аппараты были протестированы при температуре от +12 до +35 °C. Полученные результаты показали, что все они работают нормально. Поэтому аппараты серии Кристалл 2000 могут работать в лечебных учреждениях без кондиционеров. Теплоустойчивость - один из способов увеличения степени надежности прибора. Другой способ – ввести специальный контур, диагностирующий линии электроснабжения. Дело в том, что мощность в линиях электроснабжения может отличаться от нормальной (220 В, 50 Гц). Например, напряжение сети питания в медицинских учреждениях может существенно отличаться от эталонного, что может привести к деградации характеристик лазерных диодов. Защитить операционные помещения от перепадов и скачков напряжения представляется очень дорогой и непростой задачей. Для этого необходимо иметь крупную дорогую стабилизирующую систему. Наши аппараты автоматически выключаются при скачках напряжения в сети. Благодаря такому подходу становится возможным уменьшить стоимость и габаритные размеры прибора. Данный подход также помогает избежать перегрузок лазерных диодов, что обеспечивает их высокую надежность.

Рассмотрим более подробно отличительную черту поставки наших аппаратов. Все они поставляются с лазерными диодами, имеющими сертификат США. Данные диоды являются лучшими в мире. Они генерируют излучение определенной длины волны и мощности. Благодаря этому врач всегда знает длину волны излучения и максимальную мощность аппарата с учетом потерь при передаче излучения. Выходная мощность на конце световодов не должна превышать максимальной суммарной мощности лазерных диодов с учетом 30 % потерь в каналах передачи. Иначе производителю придется устанавливать лазерные диоды в режим перегрузки. Это может привести к их быстрому износу. На сегодняшний день медицинские аппараты такого класса не могут быть дешевыми, поскольку в них используются лазерные диоды, работающие в условиях высокой мощности. В результате, если в аппаратах используются лазерные диоды низкого качества, то они быстро выходят из строя. Однако, заказчик всегда может определить лучшего производителя лазерных диодов и реальную стоимость самого аппарата. Максимальная мощность излучения прибора зависит от количества установленных в нем блоков, причем длина волны соответствует сертификату лазерных диодов. Отметим, что на сегодня лазерные диоды с длиной волны 635 нм в десять раз дороже лазерных диодов с длиной волны 662 нм. Однако, диоды на длине волны 635 нм оказывают иной клинический эффект, например, в фотодинамической терапии. Следовательно, врач может с легкостью предсказать возможный клинический эффект, посмотрев на сертификат лазерных диодов. Кроме того, врач может измерить мощность и длину волны излучения аппарата, используя специальную технику. Однако, данная техника редко встречается и практически недоступна для врачей. Из сертификата следует, что длина волны может варьироваться в пределах не более 10 нм.

Заказчик может заказать любой аппарат, работающий в диапазоне от 635 до 1060 нм. Такие лазерные аппараты производятся двумя способами. В первом случае производитель использует отдельные лазерные диоды и вводит излучение в общий световод. Данный процесс осуществляется с помощью сверхтонких волоконных световодов. Во втором случае производитель приобретает уже объединенные блоки лазерных диодов – лазерные модули. В последнем случае уже сама фирма-изготовитель сводит излучение в единый световод. Мы используем первый, более трудоемкий, способ производства лазерных аппаратов, потому что он дает нам ряд значительных преимуществ. Во-первых, он обеспечивает лучший теплоотвод без использования специального терморезистора между блоком и нагревательной камерой. Во-вторых, наши лазерные диоды расположены не так близко друг к другу, как в лазерных модулях. Это также способствует лучшему теплоотводу к термобарокамере. В-третьих, диапазон варьирования длины волны лазерных диодов намного шире, чем в случае с лазерными модулями. Благодаря этому становится возможным более полно соответствовать требованиям заказчика. В-четвертых, мы можем установить любое количество лазерных диодов, излучающих на любой длине волны. В результате наши приборы могут излучать не только фиксированную мощность в 5 или 10 Вт, но также и промежуточную мощность в 1, 1,5, 2 – 5, 7,5 – 10 Вт. В свою очередь, это также дает нам дополнительные преимущества. Например, мы легко можем произвести лазерный аппарат серии Кристалл 2000 с максимальной мощностью в 0,5 Вт и семью длинами волн: 635, 662, 675, 780, 810, 980 и 1060 нм. Следует отметить, что такой аппарат невозможно произвести, используя готовые модули. Разные длины волн и мощности могут использоваться в рамках непогрешимой работы теплового стабилизатора. При необходимости заказчик может приобрести аппарат, работающий на разных длинах волн. Определяя необходимую мощность излучения, заказчик может изменить цену за счет качества, что представляется невозможным, используя второй вариант производства лазерных аппаратов.

При производстве аппарата его максимальная мощность излучения может быть увеличена по требованию заказчика. Это изменение осуществляется по минимальным ценам и в максимально короткие сроки. С этой целью в прибор устанавливаются дополнительные лазерные диоды. В этом случае лазерное излучение, исходящее от старых и новых лазерных диодов, вводится в общий световод. При минимальной цене один высокомощный аппарат можно разделить на два разных аппарата, в сумме вырабатывающих такую же мощность. Например, нами был разработан лазерный аппарат мощностью 15 Вт, из которого впоследствии сделали два лазерных аппарата, каждый мощностью 6 и 9 Вт.

В случае, если врачу необходимо пополнить свои знания в области лазерной медицины, мы проводим специальный тренинг. По окончании тренинга врачам выдается сертификат.

Аппараты серии Кристалл 2000 имеют небольшой вес (4 кг) и переносной моноблок (290 х 210 х 240 мм). При необходимости их можно с легкостью переносить как в помещении, так и на улице. Таким образом, врач сможет наилучшим образом использовать возможности аппарата. Следует отметить, что почти ни одна компания не предлагает гарантийное и послегарантийное обслуживание. Два наших самых старых аппарата находились в клинической практике почти 30 месяцев. Продолжительность работы аппаратов превышает 750 часов. Несмотря на это, при необходимости мы в максимально короткие сроки и с максимальной степенью надежности произведем их послегарантийный ремонт в Москве.

Заказчик никогда не столкнется с проблемой, связанной с инструментами, так как в комплекте поставки имеются три рабочих световода. При необходимости мы можем поставлять любой тип световодов, совместимых с разъемами типа SMA-905. На сегодняшний день многие производители выпускают инструменты, совместимые с разъемом этого типа. Кроме того, наши аппараты совместимы с любым необходимым оборудованием и расходными материалами. Их поставляем за дополнительную плату. Следует отметить, что все оборудование соответствует стандартам международной электротехнической комиссии (т.е. оно не повреждает линии электроснабжения). Без сомнения, это имеет очень большое значение, так как в некоторых операционных помещениях существуют идеальные линии электроснабжения. Такие линии создаются при помощи ряда технических решений. Когда один аппарат выводит из строя целую линию – это настоящая катастрофа. Наши аппараты не создают подобных неприятностей. Таким образом, мы, как производители, берем на себя дополнительные обязательства с целью вызвать доверие врачей и улучшить их работу.

Предложенная модель приборов серии Кристалл 2000 делает возможным их успешное применение в лазерной терапии, фотодинамической терапии, лазерной хирургии, косметологии и лазерной термодеструкции. К тому же, они создают комфортные условия для работы врачей.
